R407C في المضخات الحرارية: الفوائد، والتوافق، والحلول المستقبلية الواضحة

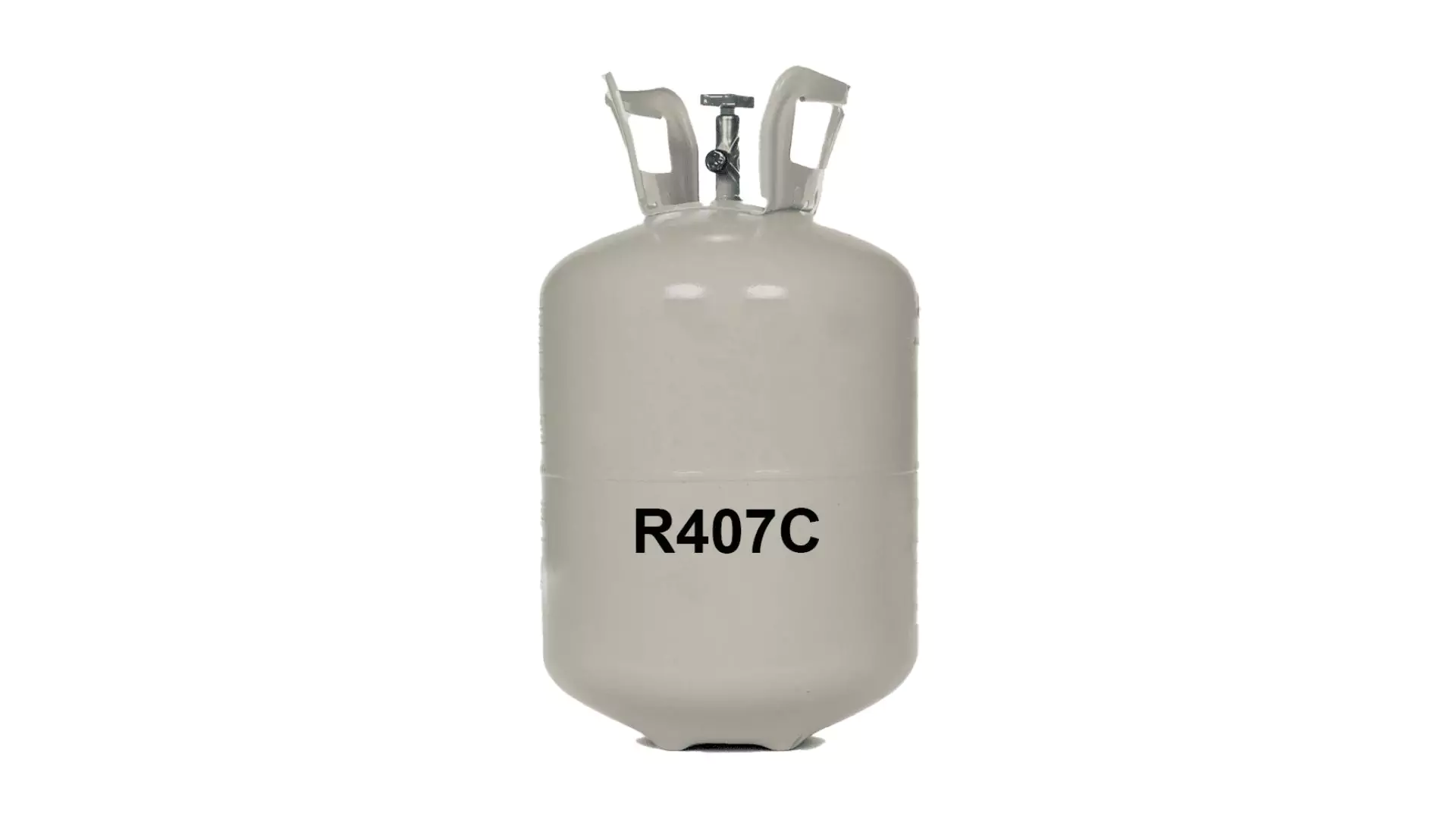

ما هو المبرد R407C؟

التركيب والخصائص الكيميائية

المبرد R407C مزيج مصمم بعناية من ثلاثة مركبات هيدروفلوروكربونية (HFCs). وعلى وجه التحديد، يحتوي على 23% R32 و25% R125 و52% R134a. وعلاوة على ذلك، تم تصميم هذه التركيبة الفريدة من نوعها لتحل محل R22 مع الحفاظ على خصائص تشغيل مماثلة.

يعمل المبرد كخليط متحيز الخواص (zeotropic)، مما يعني أن مكوناته لها نقاط غليان مختلفة. وبالتالي، يخلق هذا انزلاقًا في درجة الحرارة أثناء تغيرات الطور. علاوة على ذلك، يمكن أن يؤدي هذا الانزلاق في درجة الحرارة إلى تحسين كفاءة نقل الحرارة في أنظمة المضخات الحرارية المصممة بشكل صحيح.

كيف يختلف R407C عن R22

فهم الاختلافات بين R407C و R22 أمر بالغ الأهمية لتطبيقات المضخات الحرارية. أولاً، لا يحتوي R407C على إمكانية استنفاد الأوزون على الإطلاق، على عكس R22 الضار الذي تبلغ قدرته على استنفاد الأوزون 0.055 من دالة استنفاد الأوزون. بالإضافة إلى ذلك، يتطلب R407C زيت بوليول استر (POE) بدلاً من الزيت المعدني.

تظل خصائص الضغط متشابهة بشكل ملحوظ بين هذه المبردات. ولذلك، يمكن لضواغط R22 الحالية في كثير من الأحيان أن تتعامل مع R407C دون تعديلات كبيرة. غير أن انزلاق درجة الحرارة في R407C يتطلب إجراءات شحن مختلفة وتقنيات تحسين النظام.

"لقد تم تصميم R407C خصيصًا لسد الفجوة بين التخلص التدريجي من R22 والجيل التالي من المبردات. وفي حين أنها ليست مثالية من الناحية البيئية، إلا أنها وفرت مسارًا انتقاليًا حاسمًا لملايين الأنظمة الحالية." - الدكتور مايكل تشين، معهد أبحاث التدفئة والتهوية وتكييف الهواء

تصنيف السلامة وخصائصها

يحمل R407C تصنيف السلامة ASHRAE A1، مما يشير إلى أنه غير سام وغير قابل للاشتعال. وبالتالي، فإنه يمثل الحد الأدنى من مخاطر السلامة أثناء التركيب والتشغيل. ومع ذلك، تظل إجراءات المناولة السليمة ضرورية لسلامة الفنيين.

لن يشتعل المبرد في الظروف العادية، مما يجعله أكثر أمانًا من المبردات A2L الأحدث. وعلاوة على ذلك، فإنه لا يشكل مخاطر صحية كبيرة في التركيزات الصغيرة. ومع ذلك، يمكن أن تؤدي التركيزات العالية إلى إزاحة الأكسجين، لذا فإن التهوية الكافية ضرورية دائمًا أثناء أعمال الصيانة.

أداء R407C في المضخات الحرارية

بيانات الأداء الواقعي لمؤتمر الأطراف في العالم الحقيقي

معامل الأداء (COP) لـ R407C في المضخات الحرارية يتراوح عادةً من 3.0 إلى 4.0 في ظروف التشغيل القياسية. وعلاوة على ذلك، تُظهر الدراسات الحديثة أن R407C يحقق معامل دوران في الأداء يبلغ حوالي 3.5 في تطبيقات التدفئة في الأماكن. بالإضافة إلى ذلك، عند دمجها مع إنتاج الماء الساخن المنزلي، يمكن أن يرتفع معدل COP إلى حوالي 4.0.

تشير بيانات الأداء الواقعية من مستخدمي Reddit إلى أن أنظمة R407C توفر باستمرار قيمًا ثابتة لـ COP حوالي 3.2 في ظروف الشتاء. علاوةً على ذلك، يمكن للأنظمة التي تتم صيانتها بشكل صحيح أن تحقق كفاءة أعلى، خاصةً مع الشحن الأمثل لغاز التبريد والصيانة الدورية.

مقارنة الأداء مع R22

وعند مقارنة أداء R407C بأداء R22، تظهر النتائج أنماطاً مثيرة للاهتمام. وعلى وجه التحديد، يقدم R407C عادةً قيمًا أقل من R22 بحوالي 5% في ظل ظروف مماثلة. ومع ذلك، يصبح هذا الاختلاف أقل أهمية في التطبيقات الواقعية مع التحسين المناسب للنظام.

ووجدت دراسة أجريت في عام 2007 لمقارنة هذه المبردات أن معدل الأداء في الأداء لـ R407C يبلغ 3.2 مقابل 3.4 في R22 عند درجة حرارة محيطة تبلغ 35 درجة مئوية. ومع ذلك، أظهر R407C استرداداً أسرع بعد دورات إزالة الجليد. ولذلك، فإن الأداء الموسمي الإجمالي غالباً ما يطابق أو يتجاوز أنظمة R22.

فوائد انزلاق درجة الحرارة

توفر خاصية انزلاق درجة حرارة R407C مزايا فريدة في تطبيقات المضخات الحرارية. والأهم من ذلك أن هذا الانزلاق بمقدار 7 درجات مئوية يحسن كفاءة نقل الحرارة في الأنظمة المصممة بشكل صحيح. بالإضافة إلى ذلك، يسمح الانزلاق بمطابقة أفضل مع متطلبات الحمل طوال دورة التسخين.

يمكن للأنظمة المصممة للاستفادة من انزلاق درجة الحرارة أن تحقق كفاءة أعلى من المبردات أحادية المكون. علاوة على ذلك، يقلل الانزلاق من درجات حرارة الاقتراب في المبادلات الحرارية. وبالتالي، يؤدي ذلك إلى تحسين الأداء الكلي للنظام عند تنفيذه بشكل صحيح.

"غالبًا ما يُساء فهم انزلاق درجة الحرارة في R407C. عندما يأخذ مصممو النظام هذا الانزلاق في الحسبان بشكل صحيح، يمكنهم تحقيق مكاسب في الكفاءة تعوض الانخفاض الطفيف في السعة مقارنةً ب R22." - سارة رودريغيز، مهندس أول مضخة حرارية

توافق R407C مع المضخات الحرارية الحالية

متطلبات وعملية التعديل التحديثي

التوافق مع R407C مع المضخات الحرارية R22 الحالية تتطلب تقييمًا دقيقًا وتعديلات محددة. أولاً، يجب أن يخضع النظام لإجراءات استرداد كامل لغاز التبريد وتغيير الزيت. بالإضافة إلى ذلك، قد تحتاج العديد من المكونات إلى الاستبدال لضمان الأداء الأمثل والموثوقية.

وعادةً ما تتضمن عملية التعديل التحديثي خمس خطوات حاسمة: تنقية النظام، وشطف الزيت، واستبدال المكونات، واختبار التسرب، وإعادة الشحن. علاوة على ذلك، يجب تنفيذ كل خطوة وفقًا للوائح وكالة حماية البيئة ومواصفات الشركة المصنعة. علاوة على ذلك، يضمن التوثيق المناسب الامتثال للضمان ودعم الخدمة في المستقبل.

ضروريات تغيير الزيت (POE مقابل المعدني)

يمثل الانتقال من الزيت المعدني إلى زيت البوليول إستر (POE) الجانب الأكثر أهمية في التعديل التحديثي لـ R407C. وعلى وجه التحديد، يجب تقليل محتوى الزيت المعدني إلى أقل من 5% لمنع تكون الحمأة. بالإضافة إلى ذلك، يتميز زيت POE بخصائص تشحيم مختلفة تؤثر على أداء الضاغط وطول عمره.

غالبًا ما تكون دورات التنظيف المتعددة ضرورية لتحقيق التحويل المناسب للزيت. وعلاوة على ذلك، يمكن أن يتسبب الزيت المعدني المتبقي في انسداد أجهزة التمدد والمبادلات الحرارية. ولذلك، يضمن التحليل الشامل للزيت وتنظيف النظام نجاح نتائج التعديل التحديثي.

عوامل التكلفة والتعقيد

وتتراوح تكاليف التعديل التحديثي R407C عادةً من $800 إلى $2T، حسب حجم النظام وحالته. علاوة على ذلك، تمثل العمالة أكبر التكاليف، وغالبًا ما تمثل 60-701 تيرابايت إلى 3 تيرابايت من إجمالي التكاليف. بالإضافة إلى ذلك، تساهم عمليات استبدال المكونات وتكاليف المبردات في إجمالي الاستثمار.

يؤثر تعقيد النظام على جدوى التعديل التحديثي بشكل كبير. فعلى سبيل المثال، تتطلب الأنظمة القديمة ذات الدوائر المتعددة تعديلات أكثر شمولاً. علاوة على ذلك، قد لا تبرر الأنظمة ذات التآكل الكبير تكاليف التعديل التحديثي. لذلك، يساعد التقييم الاحترافي على تحديد فعالية التكلفة مقابل الاستبدال الكامل.

"إن مفتاح نجاح عمليات التعديل التحديثي R407C هو الإعداد الشامل والتوقعات الواقعية. غالبًا ما تستفيد الأنظمة التي يزيد عمرها عن 15 عامًا بشكل أكبر من الاستبدال الكامل ببدائل حديثة وفعالة." - توم ويليامز، فني متخصص في التدفئة والتهوية وتكييف الهواء

الأثر البيئي واللوائح التنظيمية

مخاوف الاحترار العالمي وتأثيره على المناخ

الملامح البيئية لـ المبرد R407C صورة مختلطة لتطبيقات المضخات الحرارية. وعلى وجه التحديد، تبلغ إمكانية الاحترار العالمي لـ R407C 1,774 وهو أقل قليلاً من R22 الذي يبلغ 1,810 ولكنه لا يزال مرتفعاً بشكل كبير. وعلاوة على ذلك، فإن إمكانية الاحترار العالمي هذه تعني أن كل كيلوغرام من R407C يتم إطلاقه يساوي 1,774 كيلوغرام من ثاني أكسيد الكربون من حيث التأثير المناخي.

وبينما يزيل R407C الشواغل المتعلقة باستنفاد الأوزون بفضل انبعاثاته الصفرية من المواد المستنفدة للأوزون، فإنه يظل يمثل مشكلة بالنسبة لتغير المناخ. وعلاوة على ذلك، تشير الدراسات إلى أنه حتى التسريبات الصغيرة تساهم بشكل كبير في انبعاثات غازات الاحتباس الحراري. ولذلك، تصبح المناولة السليمة ومنع التسرب من المسؤوليات البيئية الحرجة.

الجدول الزمني للإنهاء التدريجي

تعمل التغييرات التنظيمية على إعادة تشكيل مشهد R407C بسرعة عبر ولايات قضائية متعددة. والأهم من ذلك أن برنامج SNAP التابع لوكالة حماية البيئة الأمريكية يقترح حظر استخدام R407C في المبردات الجديدة ابتداءً من 1 يناير 2025. بالإضافة إلى ذلك، ينشئ قانون AIM حدودًا قصوى للإنتاج من شأنها أن تقلل من توافر R407C بشكل كبير.

وتفرض لوائح الاتحاد الأوروبي الخاصة بالغازات المفلورة جداول زمنية أكثر صرامة بالنسبة للمبردات ذات القدرة العالية على الاحترار العالمي. ونتيجة لذلك، تتناقص حصص إنتاج R407C سنوياً، مما يؤدي إلى ارتفاع التكاليف وتقليل التوافر. لذلك، يجب على المستخدمين الحاليين التخطيط لاستراتيجيات الانتقال قبل وقت كافٍ.

الاختلافات التنظيمية الإقليمية

تطبق المناطق المختلفة مناهج مختلفة لجداول الخفض التدريجي لغاز R407C. على سبيل المثال، غالبًا ما تتجاوز لوائح مجلس كاليفورنيا للمواد الكيميائية في كاليفورنيا المتطلبات الفيدرالية لقيود المبردات. وبالمثل، تحتفظ المقاطعات الكندية بجداول زمنية منفصلة قد تختلف عن المعايير الفيدرالية الأمريكية.

وتظهر الأسواق الدولية تبايناً أكبر في لوائح R407C. وعلاوة على ذلك، تواصل بعض البلدان النامية السماح باستخدام R407C في المنشآت الجديدة. ومع ذلك، تركز سلاسل التوريد العالمية بشكل متزايد على البدائل ذات القدرة المنخفضة على إحداث الاحترار العالمي. لذلك، يظل توافر R407C على المدى الطويل غير مؤكد بغض النظر عن اللوائح المحلية.

"إن الزخم التنظيمي ضد المبردات ذات القدرة العالية على إحداث الاحترار العالمي مثل R407C لا رجعة فيه. يخطط مديرو المرافق الأذكياء بالفعل لعمليات الانتقال لتجنب انقطاع الإمدادات ومشاكل الامتثال." - الدكتورة باتريشيا مارتينيز، مركز أبحاث السياسات البيئية

R407C مقابل بدائل R407C المستقبلية

R32 - البديل الرائد R32 - البديل الرائد

المبرد R32 يظهر كبديل واعد على المدى الطويل لـ R407C في تطبيقات المضخات الحرارية. وعلى وجه التحديد، يوفر R32 قدرة على الاحترار العالمي تبلغ 675 فقط، وهو ما يمثل انخفاضاً قدره 621 تيرابايت 3 تيرابايت مقارنةً بـ R407C. بالإضافة إلى ذلك، يوفر R32 قدرة أعلى بقدرة 10% وكفاءة طاقة محسنة في الأنظمة المصممة بشكل صحيح.

تتبنى الشركات المصنعة للمضخات الحرارية الحديثة بشكل متزايد R32 كخيار قياسي لغاز التبريد. وعلاوةً على ذلك، فإن طبيعة R32 الأحادية المكونة من عنصر واحد تقضي على تعقيدات انزلاق درجة الحرارة. ومع ذلك، فإن R32 يحمل تصنيف سلامة A2L، مما يتطلب إجراءات مناولة محددة وتصميمات نظام للتشغيل الآمن.

R454B - الحل عالي الأداء R454B - حل عالي الأداء

ويمثل R454B بديلاً ممتازًا آخر مستقبليًا ممتازًا لـ R407C لتطبيقات المضخات الحرارية. والأهم من ذلك، يحقق هذا المزيج من المبردات قدرة احترار عالمي تبلغ 466 فقط، مما يوفر فوائد بيئية أكبر من R32. وعلاوةً على ذلك، يوفر R454B قيمًا لتركيز الدوران تتراوح من 3.8 إلى 4.5، وغالبًا ما يتجاوز أداء R407C.

يعمل المبرد بشكل جيد بشكل خاص في تطبيقات التعديل التحديثي حيث تشكل متطلبات السلامة A2L تحديات. وعلاوة على ذلك، فإن R454B يحافظ على ضغوط تشغيل مماثلة لضغوط تشغيل R407C، مما يبسط تحويلات النظام. ومع ذلك، مثل R32، فإنه يتطلب بروتوكولات سلامة محدثة بسبب تصنيفه القابل للاشتعال بشكل معتدل.

R454C - بديل R407C المباشر

يبرز R454C كبديل مباشر واعد مصمم خصيصًا لتطبيقات R407C. وتجدر الإشارة إلى أن الدراسات الحديثة تظهر أن R454C يقدم أداءً مماثلاً لأداء R407C مع تقليل القدرة على الاحترار العالمي بشكل كبير. وبالإضافة إلى ذلك، يعمل المبرد بفعالية في أنظمة المضخات الحرارية من الماء إلى الهواء مع الحد الأدنى من التعديلات.

وتشير التجارب الميدانية المبكرة إلى أن R454C يحافظ على قدرة وكفاءة مماثلة لأنظمة R407C. وعلاوة على ذلك، فإن خصائص المبرد تسمح بتحويلات مباشرة نسبياً من تركيبات R407C الحالية. ولذلك، فإن R454C قد يوفر المسار الانتقالي الأكثر سلاسة لمستخدمي R407C الحاليين.

تقييم الجدوى على المدى الطويل

يتطلب تقييم الجدوى على المدى الطويل النظر في عوامل متعددة تتجاوز مقاييس الأداء الفوري. أولاً، يضمن الامتثال التنظيمي استمرار التشغيل دون تعقيدات قانونية. بالإضافة إلى ذلك، يؤثر توافر المبردات ودعم الخدمة على التكاليف التشغيلية على مدى عمر النظام.

يُظهر R32 و R454B أقوى الآفاق على المدى الطويل بسبب الاعتماد الواسع النطاق في الصناعة والموافقة التنظيمية. وعلاوة على ذلك، تستفيد هذه المبردات من تزايد إلمام فنيي الخدمة وبرامج التدريب. ولذلك، يجب أن تعطي المنشآت الجديدة الأولوية لهذه الخيارات المستقبلية على الحلول الانتقالية مثل R407C.

"الانتقال من R407C أمر حتمي، ولكن التوقيت مهم. تستفيد الأنظمة التي يزيد عمرها الافتراضي عن 5 سنوات من تخطيط التحويل، بينما يجب على الأنظمة الأحدث أن تفكر في الترقية الفورية إلى R32 أو R454B." - جيمس طومسون، استشاري التدفئة والتهوية وتكييف الهواء الاستراتيجي

إرشادات الصيانة والسلامة R407C

أفضل الممارسات لاكتشاف التسرب

يشكل الكشف الفعال عن التسرب الفعال أساسًا سليمًا صيانة R407C في أنظمة المضخات الحرارية. والأهم من ذلك أن الكشف الإلكتروني المنتظم عن التسرب يمنع فقدان المبردات والأضرار البيئية. بالإضافة إلى ذلك، فإن التحديد المبكر للتسرب يوفر تكاليف كبيرة في استبدال المبردات وإصلاح النظام.

توفر أجهزة الكشف عن التسرب الإلكترونية الاحترافية أكثر قدرات الكشف عن R407C دقة. علاوة على ذلك، تكشف الفحوصات البصرية للوصلات والوصلات والمبادلات الحرارية عن مناطق المشاكل المحتملة قبل حدوث تسربات كبيرة. ولذلك، تضمن الفحوصات البصرية الشهرية جنبًا إلى جنب مع الكشف الإلكتروني السنوي السلامة المثلى للنظام.

إدارة نفط POE

تمثل إدارة زيت البوليول إستر (POE) جانبًا مهمًا من جوانب صيانة نظام R407C. وعلى وجه التحديد، يمتص زيت البولي إستر البوليول الرطوبة بسهولة أكبر من الزيت المعدني، مما يتطلب إجراءات دقيقة للتحكم في الرطوبة. علاوة على ذلك، يمكن أن يتسبب زيت POE الملوث في تلف الضاغط وانسداد النظام.

يساعد التحليل المنتظم للزيت على تحديد مشاكل التلوث قبل أن تتسبب في تعطل النظام. بالإضافة إلى ذلك، تمنع إجراءات الإخلاء المناسبة إدخال الرطوبة أثناء أعمال الصيانة. وعلاوة على ذلك، يجب أن تتبع تغييرات الزيت مواصفات الشركة المصنعة فيما يتعلق باللزوجة والمواد المضافة لضمان التشحيم الأمثل.

نصائح لتحسين الأداء

يتطلب تعظيم أداء المضخة الحرارية R407C الانتباه إلى عدة عوامل رئيسية. أولاً، يضمن الشحن المناسب لغازات التبريد قيم مثالية للحرارة الفائقة والتبريد الفرعي. بالإضافة إلى ذلك، تحافظ المبادلات الحرارية النظيفة على كفاءة نقل الحرارة في جميع أنحاء النظام.

وتتطلب خاصية انزلاق درجة حرارة R407C اعتبارات شحن خاصة مقارنةً بالمبردات أحادية المكون. علاوة على ذلك، يجب إجراء الشحن في شكل سائل للحفاظ على نسب المزج المناسبة. لذلك، يجب على الفنيين اتباع إجراءات محددة لتجنب التجزئة أثناء أعمال الصيانة.

"إن الصيانة المناسبة لمركب R407C تطيل عمر النظام بشكل كبير. ويكمن السر في فهم أن المزائج الزيتية تتطلب أساليب خدمة مختلفة عن المبردات التقليدية أحادية المكون." - ليزا تشين، فنية رئيسية معتمدة

الخلاصة: اتخاذ قرارات R407C الذكية لمضخة الحرارة الخاصة بك

الفهم المبرد R407C تمكن القدرات والقيود من اتخاذ قرارات مستنيرة لتطبيقات المضخات الحرارية. في حين أن R407C يوفر أداءً موثوقًا مع قيم موثوقًا به مع قيم معامل دوران تتراوح من 3.0 إلى 4.0، فإن اللوائح البيئية تفضل بوضوح البدائل ذات القدرة المنخفضة على إحداث الاحترار العالمي. وعلاوةً على ذلك، فإن الجدول الزمني للتخلص التدريجي لعام 2025 يجعل من R407C حلاً انتقاليًا وليس استراتيجية طويلة الأجل.

بالنسبة لأنظمة R22 الحالية، يوفر التعديل التحديثي R407C 3-5 سنوات من العمر التشغيلي الإضافي بتكاليف معقولة. ومع ذلك، فإن الأنظمة التي يقترب عمرها من 15 سنة تستفيد أكثر من الاستبدال الكامل بتكنولوجيا R32 أو R454B. وعلاوة على ذلك، ينبغي أن تعطي التركيبات الجديدة الأولوية للمبردات المستقبلية لتجنب التحويلات المكلفة.

وتوضح الأدلة أن R407C يخدم الغرض المقصود منه كغاز تبريد مؤقت بينما تنتقل الصناعة إلى البدائل المستدامة. ومع ذلك، فإن الصيانة السليمة ومنع التسرب والتخطيط الاستراتيجي يضمنان تحقيق القيمة المثلى من استثمارات R407C خلال هذه الفترة الانتقالية.
