الألواح الشمسية الكهروضوئية
الألواح الشمسية الكهروضوئية، والمعروفة أيضًا باسم الألواح الشمسية الهجينة هي أجهزة عالية الكفاءة تدمج توليد الكهرباء بالطاقة الشمسية (الكهروضوئية) والمياه الساخنة الشمسية في لوحة واحدة.
كشركة مصنعة موثوق بها للألواح الشمسية الكهروضوئية في الصين، تساعدك تقنية ZN المتطورة في مجال الألواح الشمسية الكهروضوئية على زيادة توفير الطاقة من خلال تقديم أداء فائق بأسعار تنافسية.
زيادة الطاقة الشمسية إلى أقصى حد ممكن مع الألواح الشمسية الكهروضوئية
تتميز ألواح الطاقة الشمسية ZN PVT بمعدل استخدام إجمالي للطاقة (الكهرباء + الحرارة) يصل إلى 811 تيرابايت 3 تيرابايت. وهذا أكثر كفاءة من الألواح الكهروضوئية القياسية بمقدار 4 إلى 5 مرات.
كفاءة فائقة
تعزيز توليد الكهرباء الكهروضوئية بواسطة 8-15% مع تبريد سائل مدمج. توفر كل لوحة PVT طاقة كهربائية قوية تصل إلى 550 واط.
الطاقة في جميع المواسم
توفر مياه ساخنة وتسخين بالطاقة الشمسية على مدار العام. مع مساحة تبادل حراري تبلغ 2.56 متر مربع، توفر كل لوحة طاقة حرارية تصل إلى 1757 واط
مصممة لجميع الأجواء المناخية
مصممة لأداء متسق من -40 درجة مئوية إلى 85 درجة مئوية مع مضاد للتجمد، مما يضمن أقصى إنتاج للطاقة في أي مناخ.
الهيكل الرئيسي لألواح ZN PVT الشمسية

الواجهة: توليد الكهرباء
توفر 144 قطعة من خلايا السيليكون أحادية البلورية من النوع N عالية الكفاءة من النوع N كفاءة ضوئية تبلغ ≥21.8% وأداءً يبلغ 87.4% لمدة 30 عامًا

الوسط المجموعة الحرارية
تضمن تقنية لوحة التدفق الكامل المصنوعة من الفولاذ المقاوم للصدأ SUS 304 الحاصلة على براءة اختراع كفاءة التجميع الحراري ≥45%. يوفر هذا التصميم القوي مقاومة للتآكل، وقابلية كبيرة للعوامل الجوية، وقوة عالية للاستخدام على المدى الطويل.

رجوع: العزل الحراري
الجانب الخلفي مصنوع من مادة EPP العازلة للحرارة، والتي توفر عزلًا فائقًا لزيادة كفاءة النظام الكلية والاحتفاظ بالطاقة.
مواصفات الألواح الشمسية ZN PVT
بيانات عامة
- الطول: 2279 مم
- العرض: 1134 مم
- السُمك: 35/50 مم
- الوزن: 45/66 كجم
- أقصى حمل ميكانيكي إيجابي: 5400 سنتم مكعب
- الحمولة الميكانيكية السالبة القصوى: 2400 سنتم مكعب
- إطار: ألومنيوم مؤكسد
- زجاج: زجاج مقوى شفاف للغاية
- الموصّل: MC4/أخرى
- صندوق التوصيل: مستوى الحماية IP68
- إجمالي الطاقة: 2000/2287 واط
البيانات الكهربائية
- الطاقة الاسمية: 550 واط
- جهد التشغيل الأقصى (Vmax): 41.29 V
- تيار التشغيل الأقصى (Imax): 13.33 A
- جهد الدائرة المفتوحة (Voc): 49.72 V
- تيار الدائرة القصيرة (Isc): 13.81 A
- معامل درجة حرارة الجهد (μVoc): -0.252%/℃
- معامل درجة الحرارة الحالية (μlsc): -0.048%/℃
- معامل درجة حرارة الطاقة (μPmpp): -0.332%/℃
- تحمّل الطاقة: من 0 إلى +3%
- كابلات الإخراج: 4.0 مم²، (+): 250 مم، (-): 300 مم
البيانات الحرارية
- الطاقة القصوى: 1450/1757 وات
- مساحة التبادل الحراري: 2.56 م²
- وصلة التبادل الحراري: DN15 (1/2 بوصة)
- درجة حرارة التشغيل: -40 ∼ 85°C
- ضغط العمل: <0.2 ميجا باسكال
- لوحة المجمّع الحراري: الفولاذ المقاوم للصدأ SUS 304
- درجة حرارة العمل المثلى: 20 ∼50 درجة مئوية
- العزل: رغوة العزل EPP
- وسيط التشغيل: مضاد التجمد المتخصص PVT
تقليل تكاليف الطاقة
وفّر في فواتير الكهرباء والتدفئة مع نظام مصمم لالتقاط المزيد من طاقة الشمس.
حلول صديقة للبيئة
تقلل من انبعاثات الكربون باستخدام الطاقة الشمسية النظيفة والمتجددة.
تصميم قابل للتطوير
قابلة للتكيف مع الاحتياجات المنزلية (خزانات سعة 150 لترًا إلى 300 لتر) أو احتياجات الشركات.
استكشف حلول الطاقة الشمسية الهجينة

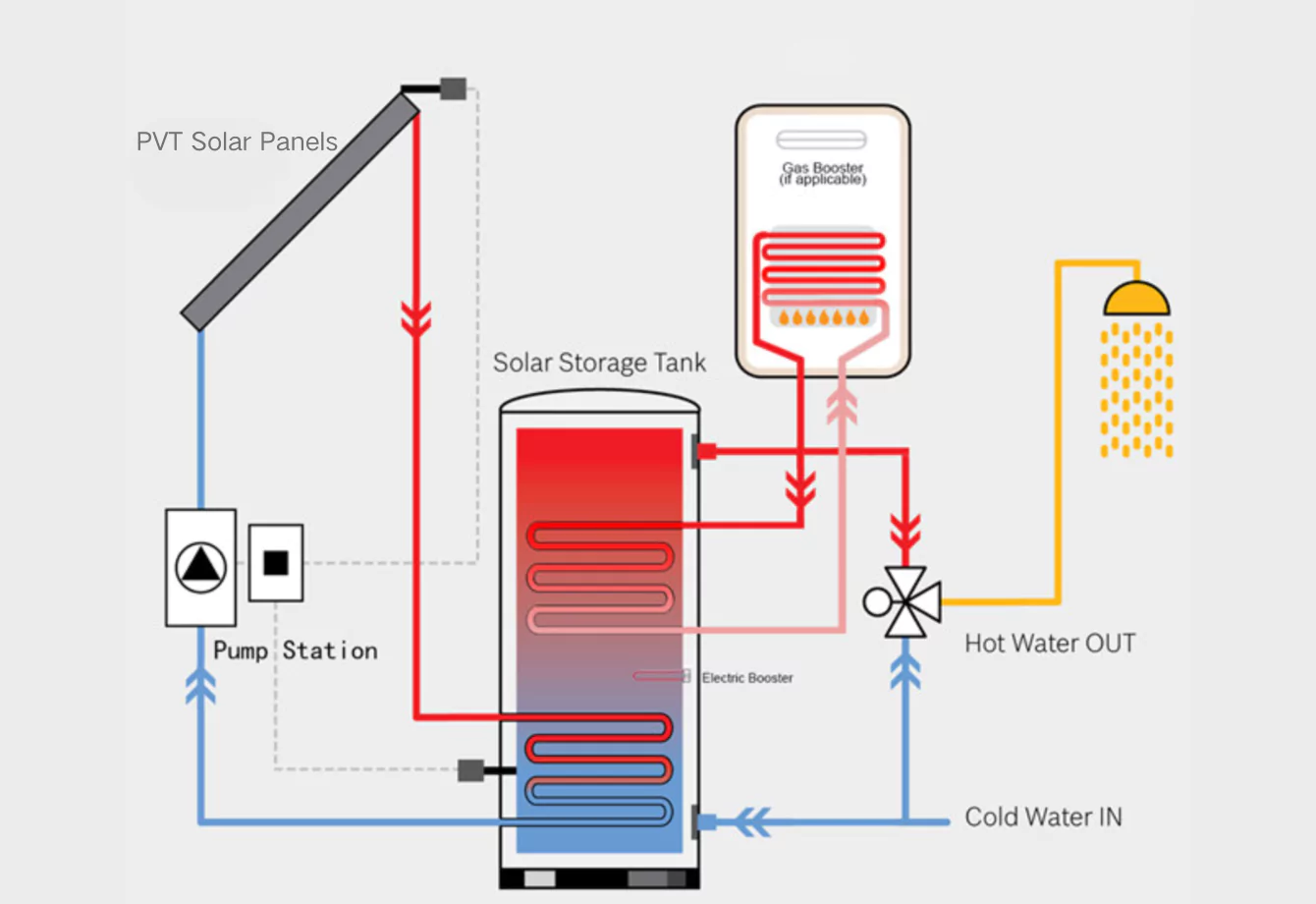

نظام الطاقة الشمسية الكهروضوئية والماء الساخن
كيف تعمل
عندما تقوم الألواح الكهروضوئية بتجميع الحرارة من أشعة الشمس، يكتشف مستشعر درجة الحرارة الزيادة في الحرارة. إذا كانت درجة حرارة اللوحة أعلى من درجة حرارة الماء في خزان التخزين، يقوم نظام التحكم تلقائيًا بتنشيط مضخة تدوير. تقوم هذه المضخة بتحريك السائل المضاد للتجمد لنقل الحرارة بكفاءة إلى خزان التخزين.
المياه والطاقة
يستخدم النظام خزان ماء ساخن يملأ من الأعلى. عندما تقوم بتشغيل الماء الساخن، يدخل الماء البارد تلقائياً إلى قاع الخزان ويدفع الماء الساخن إلى الخارج.
يمكن استخدام الكهرباء المولدة من الألواح في تسخين المياه أو تشغيل منزلك أو إرسالها إلى الشبكة، مما يحقق التوازن بين توفير الطاقة والفوائد الاقتصادية.

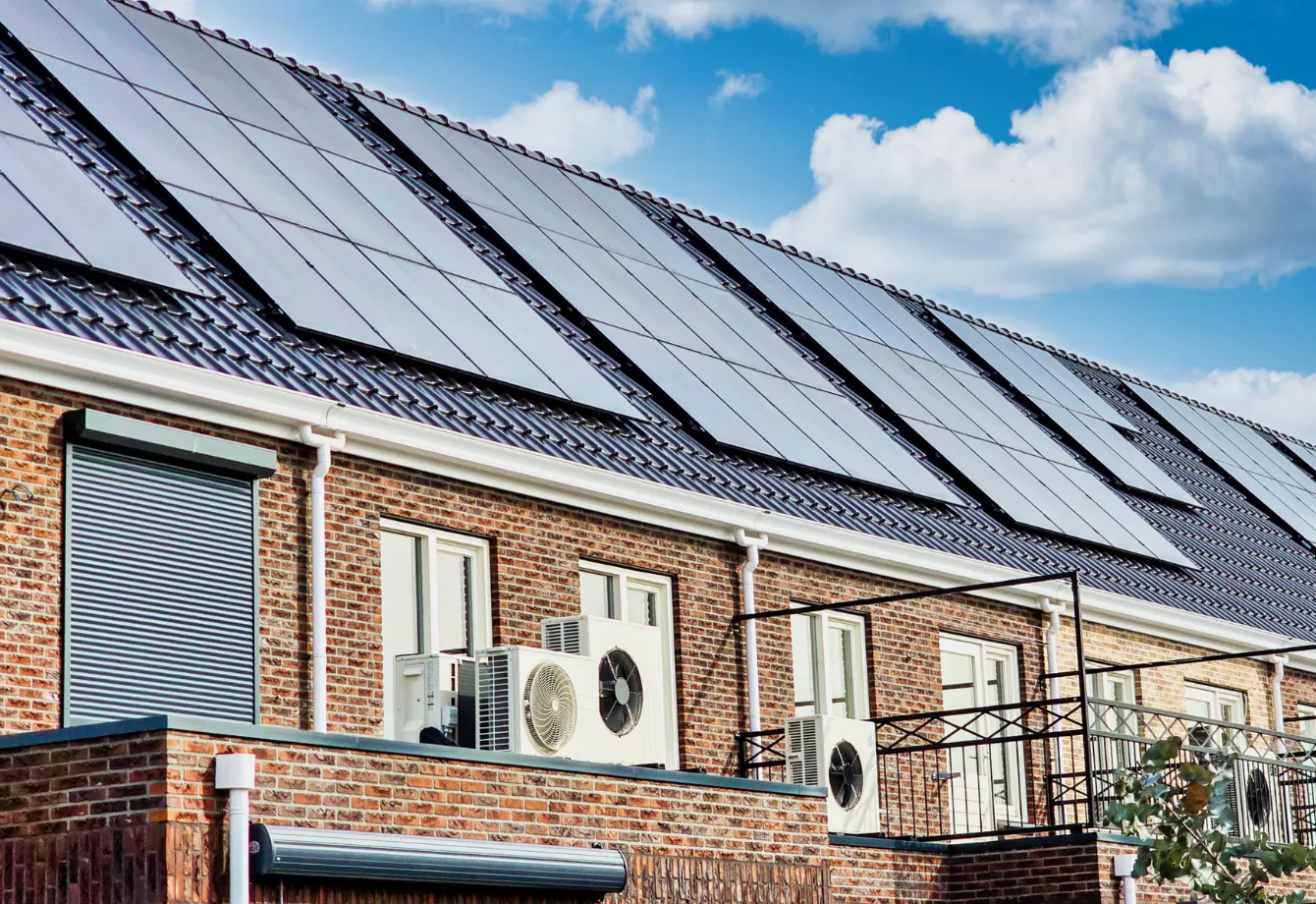

ألواح الطاقة الشمسية الكهروضوئية الكهروضوئية التي تعمل بمضخات حرارية ذات طاقة مزدوجة
توفر ألواح الطاقة الشمسية ZN PVT تآزرًا رائعًا مع المضخة الحرارية. يقوم الجانب الحراري للوحة PVT بتسخين المياه المتداولة، ويعمل كمصدر حرارة منخفض الدرجة للمضخة الحرارية.
ثم تقوم المضخة الحرارية بعد ذلك برفع درجة حرارة المياه هذه لتلبية احتياجاتك من التدفئة أو الماء الساخن، مما يقلل من الاستهلاك الكلي للطاقة بمقدار 30%-50%.
بل والأفضل من ذلك، يمكن للكهرباء المولدة من الجانب الكهروضوئي (الكهروضوئي) من اللوحة الكهروضوئية أن تشغل المضخة الحرارية مباشرة، مما يعزز بشكل كبير من كفاءة الطاقة (COP).
ألواح الطاقة الشمسية ZN PVT تخفض تكاليف الحفر الحرارية الأرضية وتعزز الكفاءة
يولد الجانب الكهروضوئي (الكهروضوئية) من الألواح الشمسية ZN PVT الكهرباء، وهي جاهزة لتشغيل المضخة الحرارية الأرضية المصدر أو غيرها من المعدات. وفي الوقت نفسه، يقوم الناتج الحراري بتسخين سائل الحلقة الأرضية مباشرة.
ويعزز ذلك من كفاءة تبادل المضخة الحرارية الأرضية المصدر، مما قد يقلل من عمق الحفر المطلوب أو عدد الآبار، مما يقلل من تكاليف التركيب.
في فصل الصيف، يمكن استخدام الطاقة الحرارية من الألواح الشمسية الكهروضوئية ZN PVT في "إعادة شحن" المجال الحراري تحت الأرض، مما يعزز استقرار المضخة الحرارية الأرضية المصدر على المدى الطويل، ويوقف انخفاض درجات الحرارة السنوية.
اختر ألواح الطاقة الشمسية ZN PVT للتطبيقات على نطاق واسع

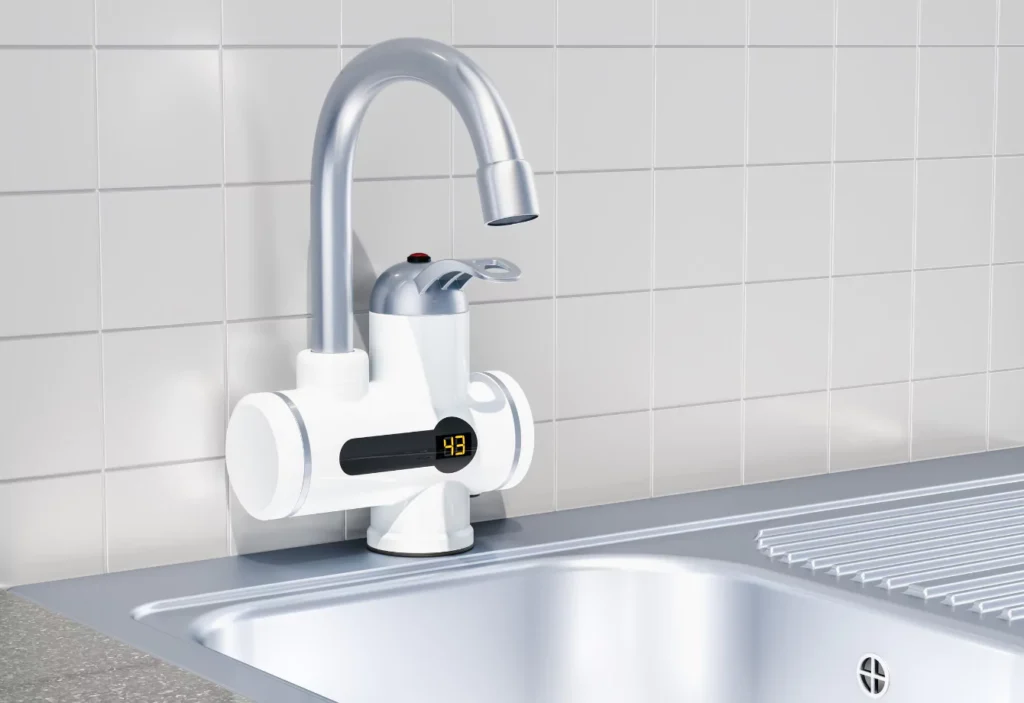

إمدادات المياه الساخنة السكنية
تعمل الألواح الشمسية الكهروضوئية على تسخين المياه مسبقًا، مما يقلل من استخدام سخان المياه في المنازل

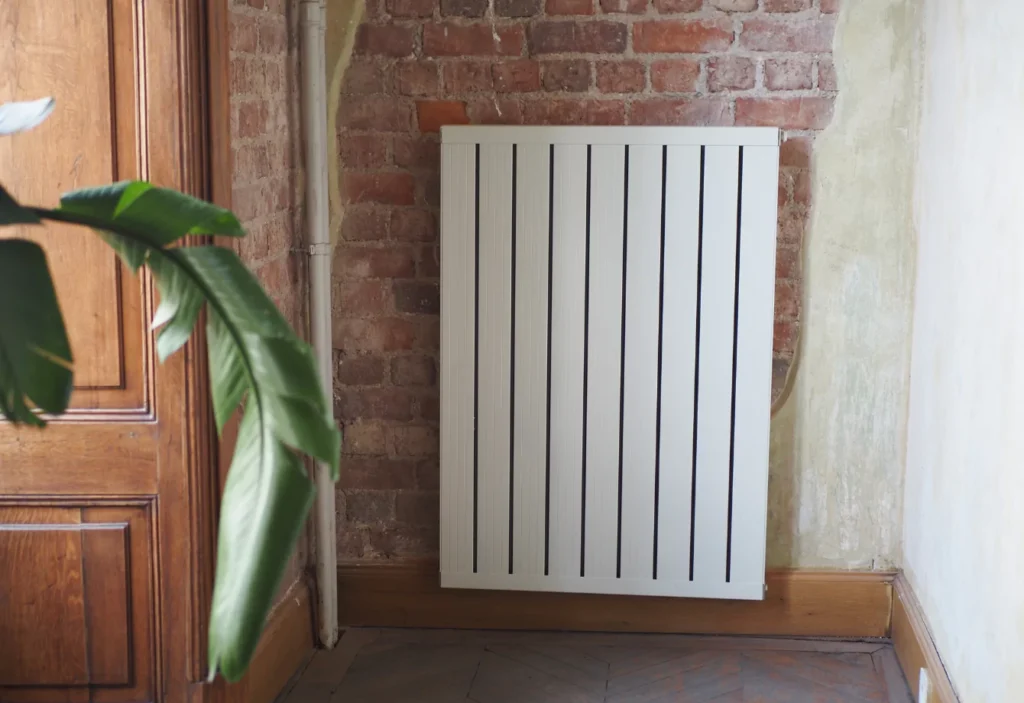

تدفئة الأماكن السكنية
تعمل ألواح الطاقة الشمسية الكهروضوئية على تشغيل المضخات الحرارية ذات المصدر المائي، مما يوفر تدفئة منزلية فعالة

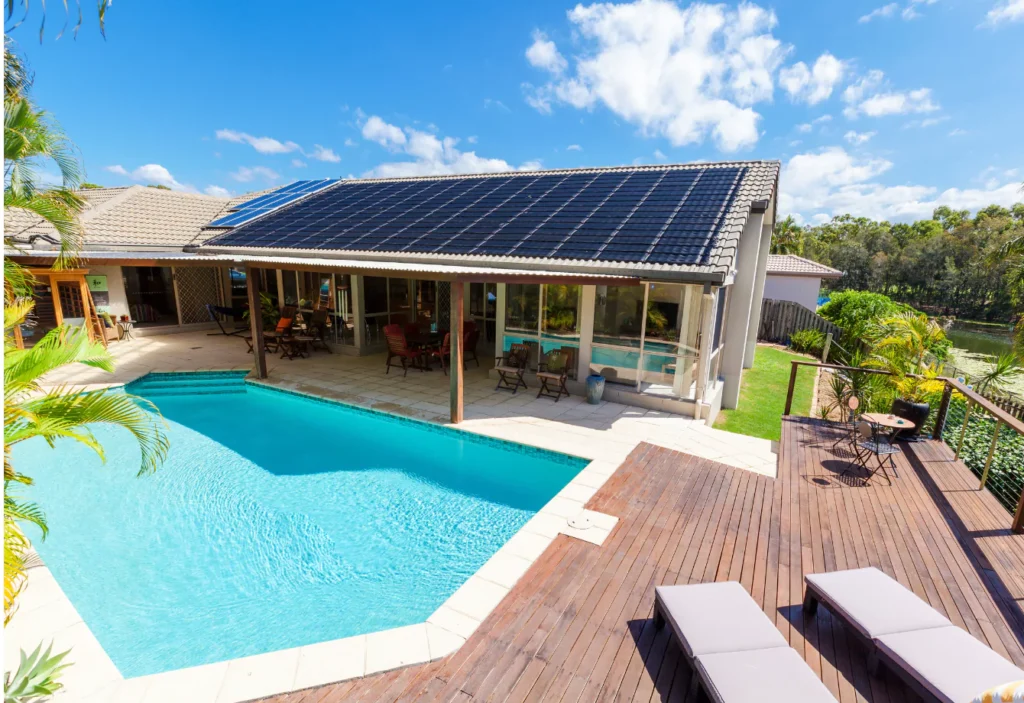

تدفئة حمام السباحة
تعمل الألواح الشمسية الكهروضوئية على تسخين مياه حمام السباحة وخفض تكاليف التدفئة بالطاقة الشمسية
المياه الساخنة والتدفئة في المدارس
تزود ألواح الطاقة الشمسية الكهروضوئية المدارس بالمياه الساخنة والتدفئة، وتوفر الطاقة للمساكن الطلابية والفصول الدراسية
إمدادات الطاقة للمستشفيات
ألواح الطاقة الشمسية الكهروضوئية توفر المياه الساخنة والطاقة للمستشفيات، مما يقلل من تكاليف الطاقة

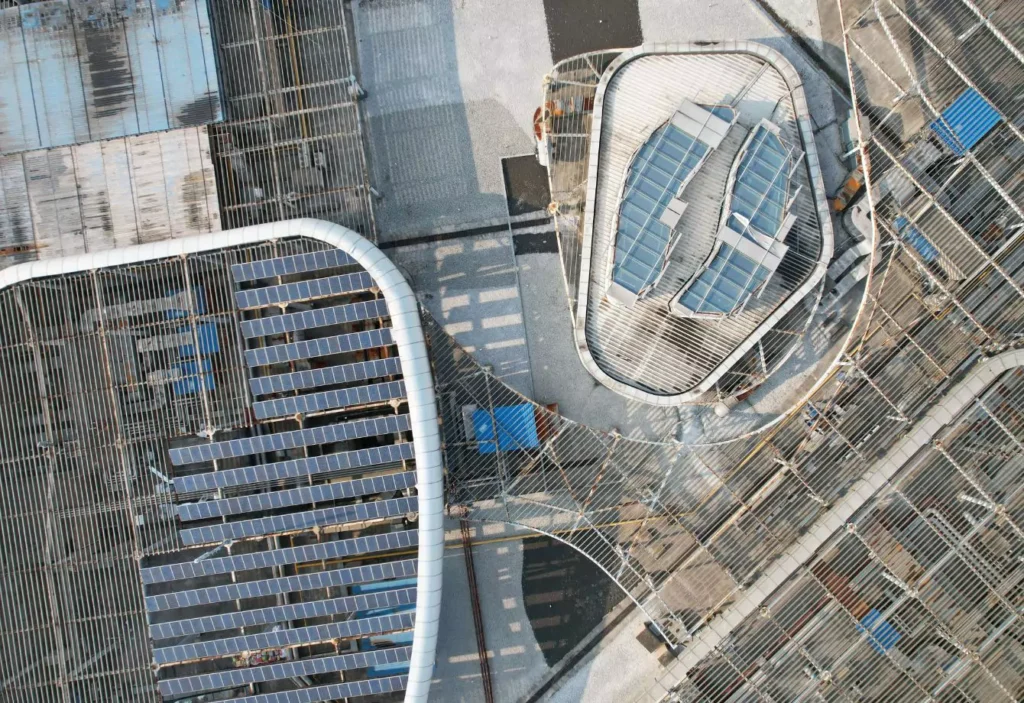

التدفئة والتبريد في مراكز التسوق
تعمل ألواح الطاقة الشمسية الكهروضوئية على تشغيل المضخات الحرارية في المراكز التجارية، مما يقلل من طاقة التدفئة والتبريد

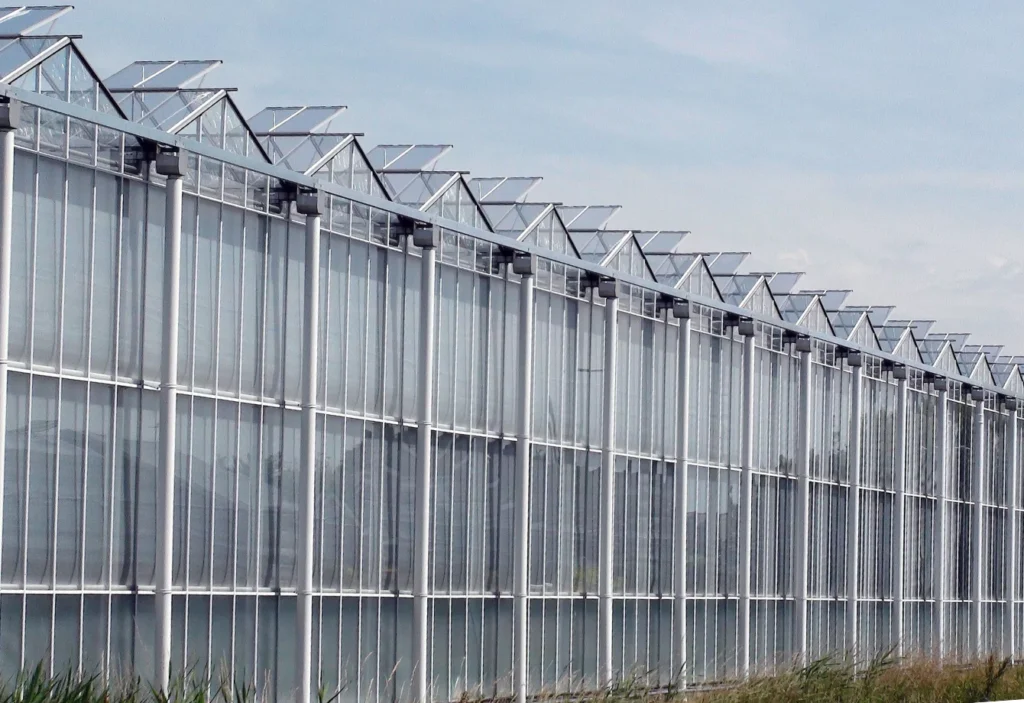

تدفئة الدفيئة للزراعة
تحافظ الألواح الشمسية الكهروضوئية على درجات حرارة الدفيئة، مما يزيد من غلة المحاصيل ويقلل من تكاليف الطاقة
المياه الساخنة في المسلخ
تعمل ألواح الطاقة الشمسية الكهروضوئية على تشغيل المضخات الحرارية التي تعمل بمصادر المياه، وتسخين مياه تنظيف المسالخ وخفض تكاليف الطاقة
الشركة المصنعة للألواح الشمسية الكهروضوئية في الصين
- أكثر من 15 عاماً من الخبرة في التصنيع
- مصنع تصنيع بمساحة 20,000 متر مربع يقع في شانغدونغ
- فريق قوي للبحث والتطوير يضم أكثر من 10 مهندسين محترفين
- حاصل على شهادة نظام إدارة الجودة الدولي ISO9001
- عرض التخصيص الذي يغطي العلامة التجارية والتصميم والمواصفات
- خدمة عبر الإنترنت على مدار 24/7 وسلسلة توريد المضخات الحرارية المتكاملة
يمكن للألواح الشمسية الهجينة أن تحقق كفاءة مجمعة تصل إلى 811 تيرابايت 3 تيرابايت 3 تيرابايت، وهي أعلى بكثير من الألواح الكهروضوئية العادية التي عادةً ما تحول 20-221 تيرابايت 3 تيرابايت من الطاقة الشمسية إلى كهرباء. يلتقط المكون الحراري الحرارة التي كانت ستُهدر لولا ذلك.
على الرغم من أن الألواح الهجينة ذات تكلفة أولية أعلى (حوالي 251 تيرابايت و3 أضعاف التكلفة)، إلا أنها توفر ناتج طاقة إجمالي أكبر (كهرباء + حرارة)، وتقلل من فواتير الطاقة، وتطيل العمر الافتراضي للألواح الكهروضوئية، مما يجعلها فعالة من حيث التكلفة على المدى الطويل.
تعمل الألواح الشمسية الكهروضوئية الهجينة بشكل جيد في المناخات المعتدلة إلى الدافئة. في المناخات شديدة البرودة، قد توفر مجمعات الطاقة الشمسية الأنبوبية المفرغة أداءً حراريًا أفضل في الشتاء، لكن الألواح الهجينة لا تزال توفر إجمالي ناتج سنوي أعلى للطاقة عند الجمع بين الكهرباء والحرارة.
مع التبريد النشط، يمكن للألواح الشمسية الهجينة أن تطيل عمر الخلايا الكهروضوئية من 30 عامًا إلى 50 عامًا بسبب انخفاض الإجهاد الحراري
وهي مثالية للمباني السكنية والتجارية التي تحتاج إلى كل من الكهرباء والماء الساخن أو التدفئة، مثل المنازل وحمامات السباحة وتسخين العمليات الصناعية.
